Disponib 32238-XL-DF-A0-50 ansanm doub ranje woulo bi kon

Disponib 32238-XL-DF-A0-50 ansanm doub ranje woulo bi kon
Detay yo:
-Etabli an 1986, Sun Rises Group Limited byen li te ye-kòm youn nan dirijan founisè portant yo nan Hong Kong.
-Dimansyon prensipal la 190x340x194 mm; Pwa: 80.6 kg
-39 moso yo ansyen stock pou reyalize livrezon rapid
-Desen ak fich done yo ka toujou bay pou referans ou
-Y ap bay COO/CO (Sètifika Orijin).
Voye rechèch
Dekri teren
Voye rechèch

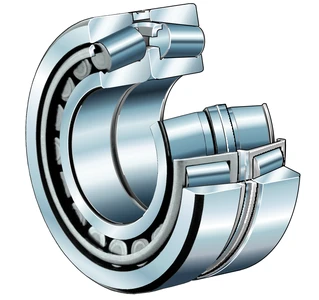

32238-XL-DF-A0-50 ak gwosè 190x340x194 mm ansanm doub ranje woulo koni woulo bi


Apèsi sou lekòl la



Sa a kote yo pote se pou dyamèt arbr ki gen plis pase 200 mm gen tolerans lajè nan klas tolerans PN; Yon sèl ranje nan aranjman X-.
Ou ka itilize nan tanperati opere soti nan -30 degre jiska +200 degre.


Kajkalite:Kalòj tòl, kalòj fenèt, woulo-gide
XL-X-lavi
DF-Paired Face-a-Aranjman konfigirasyon figi
A0-50-Axial clearance entèn ant 0 ak 50 µm


Bore dyamèt-190 mm; Deyò dyamèt-340 mm; Lajè-184 mm; Mas-80.6 kg;Cr=2300 kN;C0r=3650 kN;Cur=470 kN.


Espesifikasyon

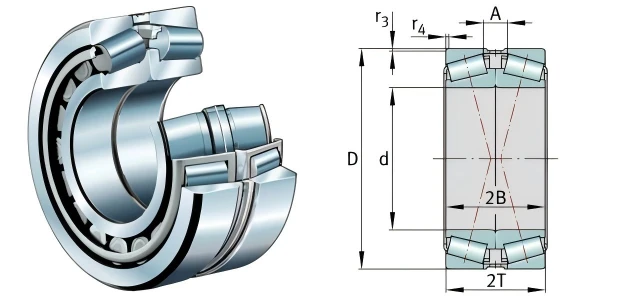

32238-XL-DF-A0-50 drawing

Dimansyon & Fichye teknik
Pati NO. 32238-XL-DF-A0-50-Doub Ranje Conique a woulo bi
Mak FAG te fè nan ALMANY ak mak SDVV/ZBM te fè nan peyi Lachin
Dimansyon prensipal yo 190x340x194 mm
d 190 mm
D 340 mm
2B 184 mm
2T 194 mm
da max 216 mm
Da min 286 mm
r3, 4 min 4 mm
Kr 2300 kN
C0r 3650 kN
Cur 470 kN
M 80.6 kg



PlisConique a woulo kote yo pote kòd nou te kapab founi





Deziyasyon Mass



m

≈kg		 Dimansyon
d D T B C r1,r2


min.		 r3,r4


min.
a


≈		 d₁


≈
31330-X
32330-A		 28
46,1		 150150 320320 82
114		 75
108		 5090 55 44 10079 231230
30332-A 299 160 340 75 68 58 5 4 63 237
Z-536739.TR1 34 160 340 87 79 54 5 4 107 253
32332 495 160 340 121 114 95 5 4 86 245
Z-536748.01.TR1 296 170 330 85 79 54 5 4 103 253
30334-A 353 170 360 80 72 62 5 4 67 252
Z-529416.TR1 392 170 360 92 84 56 5 4 113 260
32334 613 170 360 127 120 100 5 4 89 256
30236-A 179 180 320 57 52 43 5 4 62 242
32236-A 301 180 320 91 86 71 5 4 77 249,5
30336 409 180 380 83 75 64 5 4 69 一
Z-534422.TR1 459 180 380 97 88 60 5 4 119 274
Z-534215.TR1 301 190 340 80 80 55 5 4 103 2,699
32238-A 391 190 340 97 92 75 5 4 81 263
Z-538034.TR1 541 190 400 100 90 65 5 4 115 2,929
32338 832 190 400 140 132 109 6 5 97 281
30240-A 252 200 360 64 58 48 5 4 69 272
32240-A 432 200 360 104 98 82 5 4 83 274,5
30340 523 200 420 89 80 67 6 5 76 294
Z-538035.TR1 651 200 420 110 100 70 5 4 130 308,6
Z-514561.TR1 334 206,375 336,55 98,425 100,012 77,788 33 33 74 271,7
Z-514561.TR1-W209C 333 206,375 336,55 98,425 100,012 77,788 33 33 74 271,7
32044-X 243 220 340 76 76 57 4 3 73 280
Z-534216.TR1 448 220 400 90 90 62 5 4 118 313
32244-A 595 220 400 114 108 90 5 4 95 310,5
Z-531856.TR1 47 230 425 85 78 50 6 6 133 330,5
Z-536377.TR1 228 234,95 355,6 68,263 66,675 47,625 7 33 86 295,9
32948 111 240 320 51 51 39 3 25 65 281
32048-X 259 240 360 76 76 57 4 3 79 300
30248 48 240 440 79 72 60 5 4 76 325
32248-A 805 240 440 127 120 100 5 4 105 332
30348 886 240 500 105 95 80 6 5 90 347,5
Z-501927.TR1 213 254 358,775 71,438 71,438 53,975 36 33 65 302
Z-521849.TR1 145 257,175 342,9 571,5 571,5 444,5 64 33 72 301,5





Baj popilè: disponib 32238-xl-df-a0-50 doub ranje woulo bi kon, founisè, ajans, pri, pou vann
