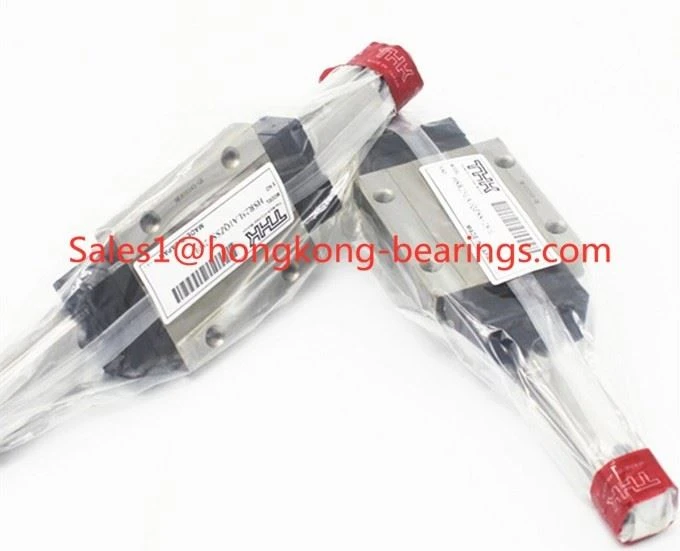

HSR 35LRM lineyè gid kurseur 55 * 70 * 134.8 mm spesifikasyon
| Deziyasyon | HSR 35 LRM |
| Kategori | LM Gid Modèl HSR |
| Wotè M (mm) | 55 |
| Lajè W (mm) | 70 |
| Longè L (mm) | 134.8 |
| LM blòk (kg) | 2 |
| Materyèl blòk | M=Nerjaveèi |
| Cr (kN) Evalyasyon chay dinamik debaz | 65 |
| C0r (kN) Evalyasyon chaj estatik debaz | 91.7 |
| Static permissible moment kN•m(one block) | 1.49 |
| Static permissible moment kN•m(two blocks) | 7.13 |
| Grese pwent tete | B - M6F |
| Clearance radial | Nòmal |
| Lubrifyan | Non |
| Pwoteksyon kontamine | Non |
Konsènan Gid Mouvman Lineyè HSR35LRM55*70*134.8
| Kategori | Gid LM Global Standard Size Model HSR - LR |
| Apèsi sou lekòl la | Pou HSR plen - boul tip LM gid, boul woule nan kat ranje kous presizyon - tè sou yon ray LM ak yon blòk LM, ak endplates enkòpore nan blòk LM pèmèt boul yo sikile. Pou mòd LR a, blòk LM la men li gen yon longè jeneral ki pi long (L) ak yon chaj pi wo. |
| Karakteristik ak Benefis | 1. kat - fason egal chaj pèmèt kat aplikasyon direksyon - 2. segondè frigidité 3. kapasite ajisteman pwòp tèt ou reyalize trè egzat, lis mouvman dwat. 4. anwo nan syèl la usure rezistans ak tan - dirab jistès |
| Aplikasyon | 1. Segondè - frekans, segondè - presizyon pwezante aplikasyon pou 2. Robotics machin 2. ekipman medikal 3. otomatik liy asanblaj |
Pwolonje HSR - 35LRMLineyè kote yo pote blòk LM gid ray
| Modèl No. | Dimansyon ekstèn | Dimansyon tren LM | Mass | ||||||||
| Wotè (H) | Lajè (W) | Longè (L) | Lajè W1±0.05 | W2 | Wotè M1 | Anplasman F | d1*d2*h | Longè Max | LM blòk KG | LM Rail kg/m | |
| HSR 35R HSR 35RM | 55 | 70 | 109.4 | 34 | 18 | 29 | 80 | 9*14*12 | 3000 (2520) | 1.5 | 6.6 |
| HSR 35LR HSR 35LRM | 55 | 70 | 134.8 | 34 | 18 | 29 | 80 | 9*14*12 | 3000 (2520) | 2 | 6.6 |
